열선의 설치

▶ 배관사이즈, 필요열량에 따라 히팅케이블을 설치하며, 아래는 일반적인 시공예시
▶ 열선은 배관의 4시 또는 8시 방향에 설치, 온도센서는 열선의 영향이 미치지 않는 2시 방향에 설치

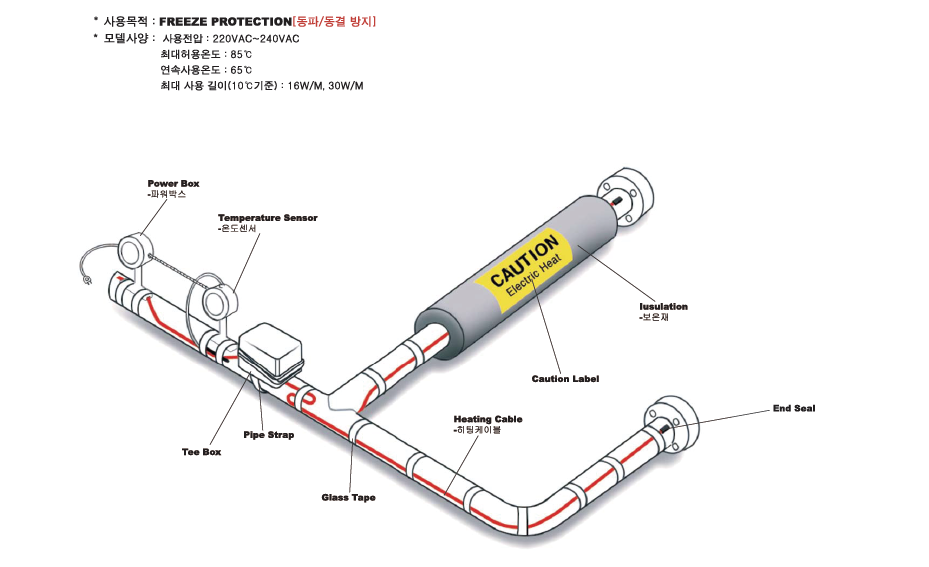

설치 예시

▶ 줄센서(바이메탈센서) 부착형 시공예시

▶ 시스템 설치/시공 예시

설계 안전계수

이론값에 기반한 손실 열량 계산법은 실제 설치 현장에서 발생하는 오차를 참작하지 않는다는 점에서 산출값에는 반드시 안전계수를 적용해야 한다.
안전계수는 사용자의 요건에 기반해야 하는데 보통 손실열량을 10~20% 정도 증가시킨다.

동파방지/온도유지 설정조건

Application Description Specific Application Requirements
일반적인
수도배관
동파방지를 위해 최소 4℃ 이상 유지
금속 또는 플라스틱 수도관에 적용
전원연결키트, 온도센서, 앤드캡
하수배관 흐름유지를 위해 43℃ 유지 전원연결키트, 온도센서, 온도조절기, 스플라이스, 앤드캡
연료배관 흐름유지를 위해 40/60℃ 유지 전원연결키트, 온도센서, 온도조절기, 스플라이스, 앤드캡

온수시설/특수조건에서 온도설정

Application Description
비상샤워기 및 안구세척기 16~35℃
혼합밸브가 없는 온수 시설 40℃
양로원 및 병원 40 or 46℃
일반용 49 or 60℃
세탁시설 71℃
부엌 및 위생처리시설 82℃

* 특별적용 온도요건에 관해서는 지역규정을 참고해야 한다.

열량설계의 기본

배관 시스템의 히팅에는 배관내 유체의 온도유지, 동파/동결을 방지목적으로 하는 경우와 배관에 흐르는 유체를 이송 중에 가열하는 경우로 구분되나 본 매뉴얼은 보온을 목적으로한 계산법에 대해서 설명한다.
제공되는 공식은 배관이 일정한 온도의 유체가 채워지고 균일한 보온재 등의 외장이 시공되어 있는 상태를 산정하며 외기에 노출된 겉표면 온도와 배관 내부온도의 차이를 통해 시스템이 유지되기 위한 최소한의 열량을 구할 수 있다. 탱크와 같은 저장고(vessel)의 총 손실 열량을 산출하는데 조금 더 까다로운 분석이 필요하다. 이 경우 열매체 공급업체에 자문을 구할 필요가 있다.
이때 파이프의 굵기나 보온의 구조, 혹은 내부 액체의 종류나 온도 등을 충분히 파악해서 가열 보온 설비를 종합적으로 설계하는 것이 중요하다. 본 관계식은 선행적으로 단열재의 밀도, 부피, 전도율 및 손실 열량이 온도와 상관없이 일정하다고 가정한 다. 또한 직선 파이프를 대상으로 하며 펌프 및 밸브와 같은 시설물에 대한 대비는 가정하지 않았다. 단열되어 있지 않거나 부분적으로 단열된 파이프 지지대 및 장비의 경우 큰 열손실을 보완하기 위해 별도의 열매체가 요구된다.

설계조건과 소요열량 계산

* 단열재 한겹 설치를 가정
* 이종 이상의 단열제 설치 시 별도문의

열량계산 예시
