1. Tinned diataed copper bus wires (14AWG x 2) – 도체
2. Semi-conductive heating matrix (polymer) – 발열체(반도성 폴리머)
3. First adhesive inner jacket (option) – 내부절연체
4. Second polyolefin jacket – 1차 절연외피
5. Tinned copper braid metallic shield – 편조
6. Polyolenfin over jacket – 2차 절연외피
눈 녹임 SNOW MELTING
FM 히팅케이블 특징
FM은 도전성 고분자 원료와 폴리머가 주원료로 구성되어 있으며,PTC특성을 활용한 자동제어형 발열선입니다.
무한병렬 회로로 구성되어 주위 온도에 따라 스스로 저항이 변하여 자동발열량 조절이 되는 신개념 Heating Cable입니다.
FM은 제설로 인한 차량의 유실을 보호하기 위해 도로 및 주차장의 입구 또는 그에 해당되는
취약지역에 시공이 가능하며, 시공 후 반영구적으로 사용이 가능합니다.
특징
•안전성: 자기 제어 시스템으로 과열될 염려가 없고 전자파 발생이 없다.
•일정한 온도유지: 주의 온도를 스스로 감지하여 케이블의 발열량을 자동 조절한다.
•전기에너지절약: 온도가 상승하면 발열량이 스스로 자동 감소하는 시스템이다.
•내구성: 열처리와 가교를 통한 방식으로 부식이 없고 수명이 반영구적이다.
•작업성: 무한 병렬 회로이므로 현장에서 임의로 절단 시공이 가능하다.
가동 온도별 최대 사용 길이
| 제품명 | Circuit breaker |
가동 온도 (℃) | |||
|---|---|---|---|---|---|
| 10 | 0 | -10 | -20 | ||
| FM50 | 30A | 55 | 50 | 43 | 37 |
| FM60 | 30A | 43 | 37 | 32 | 31 |

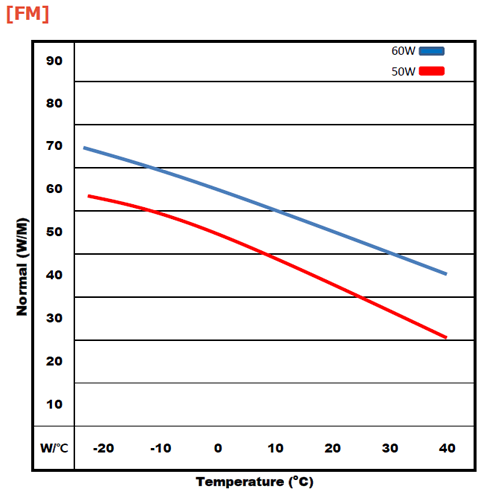

발열량의 변화
| 모델(Model No.) | FM 60-2CR | |
|---|---|---|
| 전압 (Service Voltage) | 220~240VAC | |
| 도체규격 (Bus wire) | 14AWG | |
| 최대 허용 온도 (Max. exposure temperature) |
100℃ | |
| 연속 사용 온도 (Max. maintenaned temperature) |
85℃ | |
| 최대 사용 길이(10℃ 기준) (Max circult length) |
60M | |
| 제품 크기 (Product size) | (W) 18mm × (H) 9.1mm | |
| 발열량 (Nominal power output) |
in ice water 60W/M | |
| 인증 현황 (Certificate) |  File No : 0240430 |
|
 File No: E319065 |
||
 Related Standard IEC1423-1,IEC 1423-2 |
||
 File No: 044222 |
||
