히팅케이블의 특징

주변환경 온도에 따라 반응하는 열선!

신개념 자기제어 히팅케이블!!!

주위온도환경에 따라 발열량이 조절되는 신개념 발열선으로 PTC 기능을 가진 Carbon Matrix로 구성되어 있습니다.
무한병렬 회로로 구성되어 사용먹적에 따라 임의로 절단이 가능하며, 도체의 직접발열이 아닌 발열체의 간접발열로 전자기파 발생이 낮은 안전한 발열선입니다.
열처리와 가교교정을 통해 반영구적인 수명과 초기발열량을 그대로 유지하여 그 설치목적을 충실히 수행하는 히팅케이블입니다.

Heating Cable Overview

주위 온도에 따른 발열량

Self-Regulating Heating Cable

주위온도(℃)
(외부환경)
고 온 중 온 저 온 비 고
열선온도(℃)
(발열량)
낮음 중간 높음 축열로인한
화재 위험성이 없음

– 주위온도가 상승할 경우 Current path가 적어져 발열량 감소
– 주위온도가 하강할 경우 Current path가 증가해 발열량 증가

Electrical Heat Tracing Mechanism

비효율적이고 번거로운 기존의 스팀방식이나 열손실이 많은 단순 발열발열 시스템을 획기적으로 개선한 Self-Regulating 히트 트레이싱 방식입니다.

주위온도 변화에 민감하게 반응하여 발열량을 조절해 열효율을 극대화 하였으며, 시공이 용이하고 유지가 편리해 온도유지 및 동파방지, 제설 등이 필요한 어떤 용도나 어떠한 장소에서도 설비의 목적을 충실히 수행합니다.

제품의 주요용도

E&S TEC Self-Regulating Heating Cable

구분 동파방지 지붕눈녹임 바닥난방 눈녹임 온도유지
적용모델 EHL16-2CR
EHL30-2CR
GR40-2CR
XGR40-2CR
FSR40-2CR FM60-2CR FHT30-2CR
FHT40-2CR
XHT,L,M,U
적용용도 소화전 배관동파
개량기 동파
급수라인 및 파이프
냉온수배관
지붕 및 홈통제설
눈으로 인한 유실지역
축사 및 양계장
오피스텔 바닥난방
호텔로비 출입구
실내강당 및 기숙사
주차장입구 제설
터널 출/입구
비행장 활주로
눈으로 인한 유실지역
화학배관 온도유지
벙커C유
각종 플랜트배관
각종 화학배관
최대허용온도 85℃ 85℃ 100℃ 100℃ 85℃ or more
최대허용온도 건설 건축분야 플랜트(PLANT)

*위 표는 일부 Self-Regulating Heating Cable 모델만을 기재한 것입니다. 자세한 정보는 별도로 문의바랍니다.

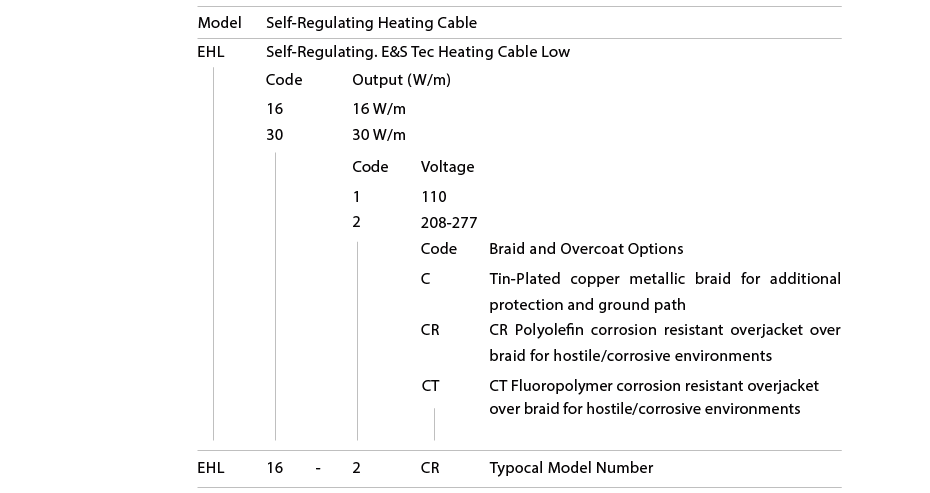

모델명 구분(ex)

인증별 기준

FM

FM 3600: 2018
FM 3616: 2011
FM 3611: 2004
ANSI/NEMA 250: 2014
ANSI/IEC 60529: 2004
IEEE 515: 2011
IEEE 515.1: 2012

ATEX

EN 60079-0: 2012+A11: 2013
EN 60079-7: 2015
EN 60079-30-1: 2007
EN 60079-31: 2014
EN 60529: 1991+A11: 2000

UL

UL Standard 515, Second Edition, July 17, 2011
UL Standard 1588, Fourth Edition, May 24, 2002
IEEE Standard 515.1, First Edition, Revision Date December 19, 2012
CAN/CSA C22.2 No. 130-03, Third Edition with revisions, January 2008 (R2013)

ATEX/IECEX

EN/IEC 60079-0: 2011
EN/IEC 60079-7: 2015
EN/IEC 60079-30-1: 2004

NEPSI

GB 3836.1: 2010
GB 3836.3: 2010
GB 19518.1: 2004

제조과정

* Heating Cable Manufacturing Facility

생산진행순서

콤파운드▶발열체압출 ▶ 1차피복작업 ▶ 열처리 ▶ 조사가교 ▶ 편조작업 ▶ 2차피복작업 ▶ 3차압출 ▶ 검수 및 포장
